Рукава для подачи кислорода в конвертерных установках

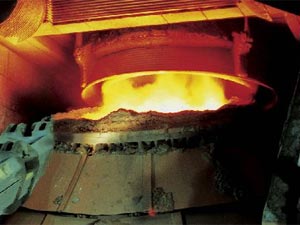

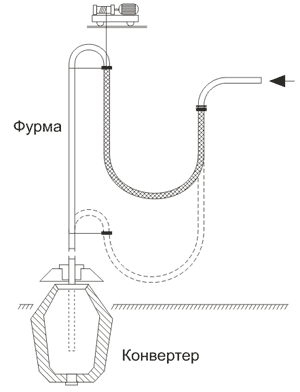

В процессе плавки в конвертерных установках, с целью получения стали желаемого качества необходимо обеспечить подачу точно отмеренного объема кислорода в расплавленный металл для связывания азота. Подача кислорода производится с помощью охлаждаемой водой фурмы. Это становится возможным благодаря применению металлорукавов серии РНВД 331.22.32, установленных с изгибом в 180°.

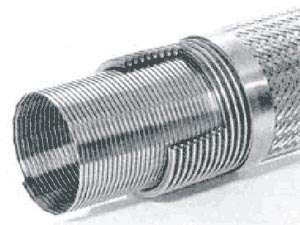

Металлорукава представляют собой трехоболочечную конструкцию: снаружи двухслойная оплетка, внутри основная сильфонная оболочка на основе рукава серии РНВД 331, несущая статическое давление, а также внутренняя оболочка на основе вальцованного рукава, для увеличения ресурса рукава, за счет улучшения стойкости к динамическим нагрузкам, так как основной объем рукавов на конвертерах выходит из строя в момент резкой подачи кислорода в фурму . Рукава с внутренним вальцованным рукавом обладают гораздо более низким сопротивлением, а также увеличенной скоростью потока по сравнению с обычными рукавами.
|
|
Широко распространенный в России рукав Ду=200мм имеет сертификат Госгортехнадзора на соответствие требованиям: на плотность 2Pраб и прочность 3Pраб. Для Рраб=20кгс/см 2 мы имеем протокол испытаний рукава статическим давлением на герметичность до 40атм, и на разрушение не менее 60атм.
Для подачи воды в фурму внутренний вальцованный рукав не требуется.
|
