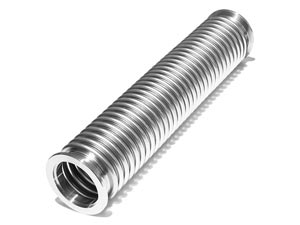

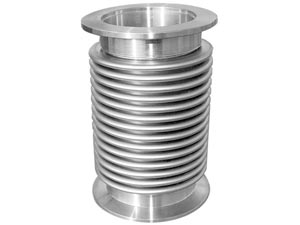

Сильфоны вакуумные изготавливаются на основе сильфонного рукава с высокой частотой гофр из стали SUS 304/321/316, без оплетки с приваренными фланцами NW типа, соответствующими стандарту ISO-NW.
Предназначены для соединения устройств с вакуумом до 10^-8 мБар.

Пример обозначения при заказе: KF 16 x 1000 , где: KF - сильфон вакуумный с фланцами NW типа 16 - диаметр, условно-проходной, мм 1000 - длина с учетом фланцев, мм

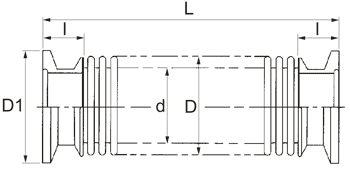

Обозначение	Размер фланца	Dу	d	D	D1	l	L
		мм	мм	мм	мм	мм	мм
KF16	NW16	16	16,2	24,5	30	15	100-1000
KF25	NW25	25	25,1	35,5	40
KF40	NW40	40	39,2	55,5	55
KF50	NW50	50	49,5	67	75
KF63	NW63	63	64,3	85,5	87	20
KF80	NW80	80	76,2	101,5	114
KF100	NW100	100	99,2	125,5	134
