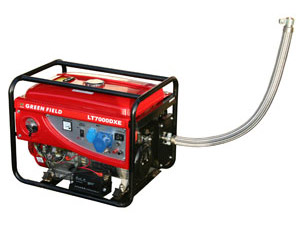

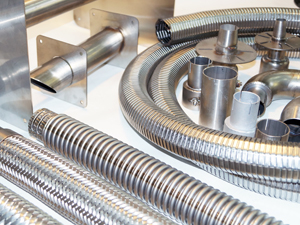

В нижеприведенных таблицах указаны характеристики и артикулы элементов выхлопной системы для заказа.
Компания «ПП «Гибкие соединения» будет благодарна любым рекомендациям по усовершенствованию системы, а также о востребованности иных типов адаптеров для присоединения к электрогенераторам.
Адаптеры для металлорукавов.
1) Адаптеры под хомут. Адаптер надевается на выхлопной патрубок генератора и обжимается хомутом.
| Фото |
Артикул (код) |
Наружный диаметр патрубка генератора, мм |
Материал |
Цена, руб/шт |
 |
АХС С-22 (92143) |
22 |
ст20 |
600 |
| |
25 |
| АХС С-28 (92145) |
28 |
| АХС С-32 (92146) |
32 |
 |
АХС Н-22 (92244) |
22 |
SUS 304 |
900 |
| АХС Н-25 (92279) |
25 |
| АХС Н-28 (92243) |
28 |
| АХС Н-32 (92147) |
32 |
| АХ 38-48 (90403) |
38 |
| АХ 43-48 (90404) |
43 |
 |
АХС С-28 90 (92311) |
28 |
ст20 |
1 000 |
 |
Хомуты стремяночные для адаптеров АХ, АХС
в ассортименте, Ф28 - Ф48
|
100 |
 |
Паста (сухая сварка) для монтажа выхлопных систем WURTH.
Высококачественная термостойкая (до +700 °С) паста на основе силиката натрия, приобретает твердость металла при нагреве выхлопными газами.
|
700 |
2) Адаптеры универсальные. Адаптер вставляется в отверстие выходного патрубка электрогенератора и притягивается к корпусу саморезами.
| Фото |
Артикул (код) |
Внутренний диаметр патрубка генератора, мм |
Материал |
Цена, руб/шт |
 |
АУС Н-17/21 (92842) |
17-21 |
SUS 304 |
1 200 |
| АУС Н 22/26 (92841) |
22-26 |
SUS 304 |
1 300 |
| АУС Н-25/33 (93013) |
25-33 |
SUS 304 |
1 500 |
3) Адаптеры универсальные переходные, сталь SUS 304 (12Х18Н9). Адаптеры применяются для организации нестандартных вариантов отвода выхлопных газов генераторов.
| Фото |
Артикул (код) |
Описание |
Цена, руб/шт |
 |
АРР-Н (91929) |
Адаптер прямой "рукав-рукав". Применяется для увеличения длины выхлопной магистрали |
800 |
| АРР-90-Н (91930) |
Адаптер-отвод 90° "рукав-рукав". Применяется для организации в выхлопной магистрали угла 90° |
1 500 |
| АРА-90-Н (91931) |
Адаптер-отвод 90° "рукав-адаптер". Применяется для организации в выхлопной магистрали угла 90° |
1 500 |
Металлорукава нержавеющие

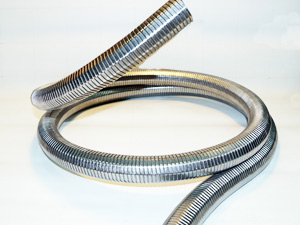

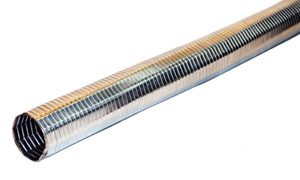

1) Металлорукав нержавеющий вальцованный, сталь SUS 304 (12Х18Н9), Двн=40.3мм
| Фото |
Рисунок |
 |
 |
| Артикул (код) |
Длина |
Описание |
Цена, руб/пог.м |
| РМВ 2Г.Н.320.Н.00-40 (90496) |
Отгружается в нарезку, метражом |
Для установки на прямом участке и на изгиб 90°, в зависимости от метража |
1 300 |

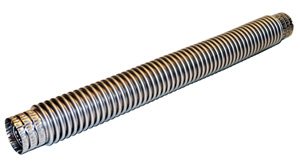

2) Металлорукав нержавеющий, сильфон без оплетки, сталь SUS 304 (12Х18Н9)
| Фото |
Рисунок |
 |
 |
| Артикул при заказе (код) |
Длина, мм |
Описание |
Цена, руб/шт |
| 331.00.00. 40х0.5 (91884) |
500 |
Для установки на прямом участке и на изгиб в зависимости от длины |
1 000 |
| 331.00.00. 40х0.6 (90406) |
600 |
1 100 |
| 331.00.00. 40х1.0 (90407) |
1000 |
1 700 |
| 331.00.00. 40х1.5 (90674) |
1500 |
2 400 |
| 331.00.00. 40х2.0 (90487) |
2000 |
3 100 |

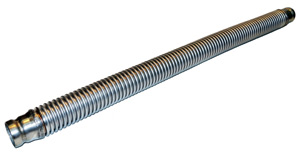

3) Металлорукав нержавеющий, сильфон без оплетки, с концевой арматурой под фиксирующий винт, сталь SUS 304 (12Х18Н9)
| Фото |
Рисунок |
 |
 |
| Артикул при заказе (код) |
Длина, мм |
Описание |
Цена, руб/шт |
| РНВД 331.00.00. 40х0.5 (35726) |
500 |
Для установки на прямом участке и на изгиб в зависимости от длины |
1 600 |
| РНВД 331.00.00. 40х0.8 (90670) |
800 |
2 100 |
| РНВД 331.00.00. 40х1.0 (35725) |
1000 |
2 400 |
| РНВД 331.00.00. 40х1.5 (35724) |
1500 |
3 100 |
| РНВД 331.00.00. 40х2.0 (37976) |
2000 |
3 800 |

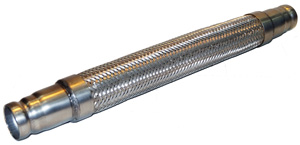

4) Металлорукав нержавеющий, сильфон в оплетке с концевой арматурой под фиксирующий винт, сталь SUS 304 (12Х18Н9)
| Фото |
Рисунок |
 |
 |
| Артикул (код) |
Длина, мм |
Описание |
Цена, руб/шт |
| РНВД331.12.00.ХК-45 40х0.5 (91590) |
500 |
Для установки на прямом участке и на изгиб в зависимости от длины |
2 200 |
| РНВД331.12.00.ХК-45 40х0.6 (90393) |
600 |
2 500 |
| РНВД331.12.00.ХК-45 40х0.8 (91726) |
800 |
3 000 |
| РНВД331.12.00.ХК-45 40х1.0 (90394) |
1000 |
3 500 |

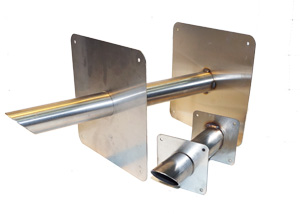

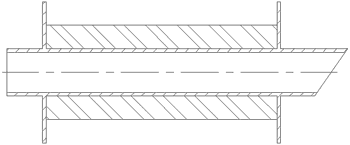

Термокомпенсатор в сборе.
Термокомпенсатор (проход через стену) полностью выполнен из нержавеющей стали SUS 304 (12Х18Н9).
В комплект входит термостойкая прокладка под фланец.
Термоизолирующий материал в комплект не входит.
| Фото |
Рисунок |
 |
 |
| Артикул (код) |
Размер фланцев, мм |
Толщина стены, max, мм |
Описание |
Цена, руб/шт |
| ТКС-48-150-150 (90772) |
150х150 |
150 |
Для каменных стен. Толщина термоизолирующего материала до 30мм |
1 100 |
| ТКС-48-150-400 (90392) |
400 |
1 400 |
| ТКС-48-150-650 (90479) |
650 |
1 600 |
| ТКС-48-150-900 (90814) |
900 |
1 900 |
| ТКС-48-250-400 (90480) |
250x250 |
400 |
Для деревянных стен. Толщина термоизолирующего материала до 100мм |
2 200 |
| ТКС-48-250-650 (90569) |
650 |
2 500 |
