Назначение

• Рукава нержавеющие высокого давления (РНВД или Металлорукав) – гибкие трубопроводы, предназначенные для работы на изгиб и транспортирования жидких и газообразных сред при температурах от -270°С до +650°С и рабочем давлении от вакуума 10^-8 мБар до 350Бар, а также для компенсации температурных и монтажных деформаций жестких трубопроводов.


• Металлорукава РНВД работоспособны в таких рабочих и окружающих средах как: воздух, вакуум, вода по ГОСТ 6709-72 и ГОСТ 2874-73 с содержанием хлоридов не более 12 мг/л; спирт этиловый по ГОСТ 17299-71 и ГОСТ 11547-76; АМГ-10 по ГОСТ 6794-75 и применяются для транспортирования сред, в которых коррозионная стойкость стали 12Х18Н10Т, оценивается группами «совершенно стойкий» и «весьма стойкий» по ГОСТ 9.908-85 и сред, для которых применение металлорукавов согласовано с разработчиком.


• Металлорукава РНВД работоспособны в различных климатических условиях.


• Монтаж металлорукавов производится с соблюдением рекомендаций и схем.

Конструкция и размеры

• Рукава нержавеющие высокого давления РНВД состоят из:

  • несущей сильфонной оболочки;
  • наружной защитной оболочки;
  • внутренней проводящей оболочки;

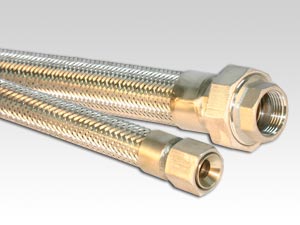

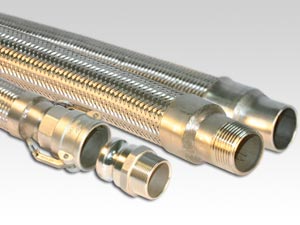

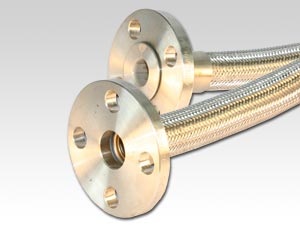

  • приварной концевой арматуры.


  Типы несущей и наружной оболочки


  • Для производства металлорукавов РНВД используется однослойная или двухслойная несущая гофрированная (сильфонная) оболочка стандартной и повышенной гибкости, покрытая одним или двумя слоями наружной оплётки. Гофрированная оболочка производится методом гидравлической формовки, либо механической формовки электросварной однослойной или двухслойной трубной заготовки с толщиной стенки от 0,15 до 0,6 мм.


  • Наружная оболочка исполняется в виде однослойной или двухслойной стальной оплётки ОМ1 или ОМ2 и предназначена для предотвращения осевого удлинения РНВД при работе под высоким давлением, увеличения стабильности конструкции РНВД в целом и защиты несущей оболочки от механических повреждений. Допускается обрыв прядей оплётки не чаще, чем 1 обрыв на два погонных метра.


  • Диапазон условно-проходных диаметров несущей оболочки от 6 до 300мм.

  Характеристики оболочек подробно описаны в соответствующем разделе.
